六相永磁同步电机对拖系统

本图由AI生成

六相电机作为一项前沿技术，其发展历程可以追溯到二十世纪末。起初，六相电机的理论被提出，但由于技术难题和成本制约，长时间内没有得到普及。然而，随着科技的进步和电机驱动技术的不断创新，六相电机逐渐开始取得突破。近年来，一些企业和研究机构开始研究和生产六相电机，并在特定领域中取得了一些应用成果。六相电机有着广阔的应用前景，可以实现更加高效和可靠的电机驱动。

01
六相永磁同步电机的优点

①驱动方式：六相电机就是利用六个不同相位的电流来驱动，可以实现更加灵活多变的驱动方式。而三相电机只有三个相位的电流，驱动方式相对于六相电机来说更为单一。

②动力输出：六相电机由于可以实现更加灵活的驱动方式，可以提供更高的动力输出。相对而言，三相电机在一些应用场景下可能会有动力输出不足的问题。

③效率和稳定性：六相电机由于采用了更加复杂的驱动方式，相对于三相电机来说，具有更高的效率和更好的稳定性。在各种负载下，六相电机的工作状态更加平稳可靠。

02
六相驱动系统拓扑结构

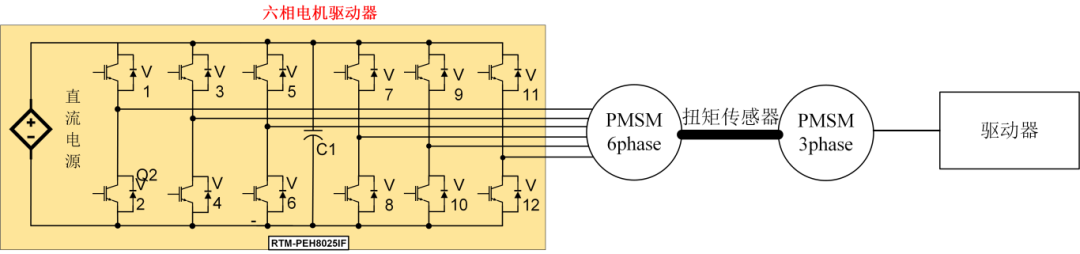

图1 六相驱动系统拓扑结构图

如图1所示，六相PMSM驱动器是由本公司自主研发的六个半桥模块组成，半桥模块使用的是RTM-PEH8025IF，驱动PMSM6phase，对拖的负载是一个三相永磁同步电机，让变频器工作在转矩模式，即可给六相电机加负载。

03
六相电机矢量控制

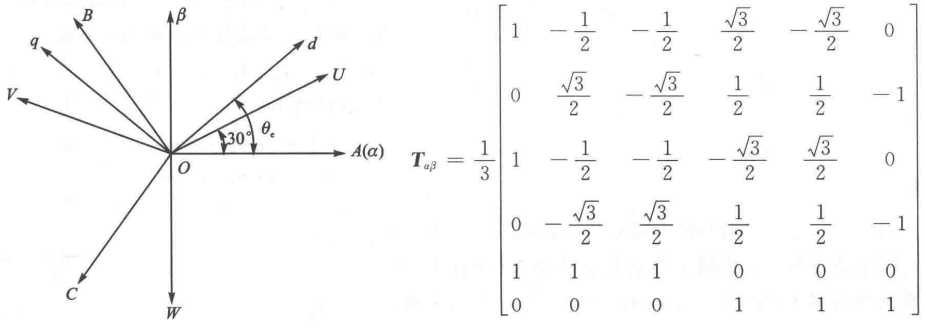

方案1：六相SVPWM算法

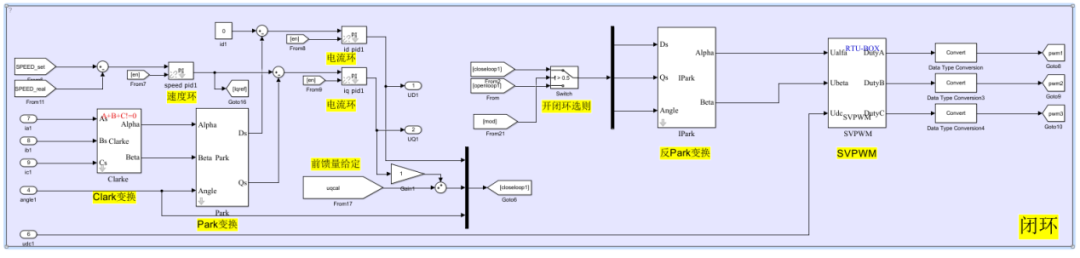

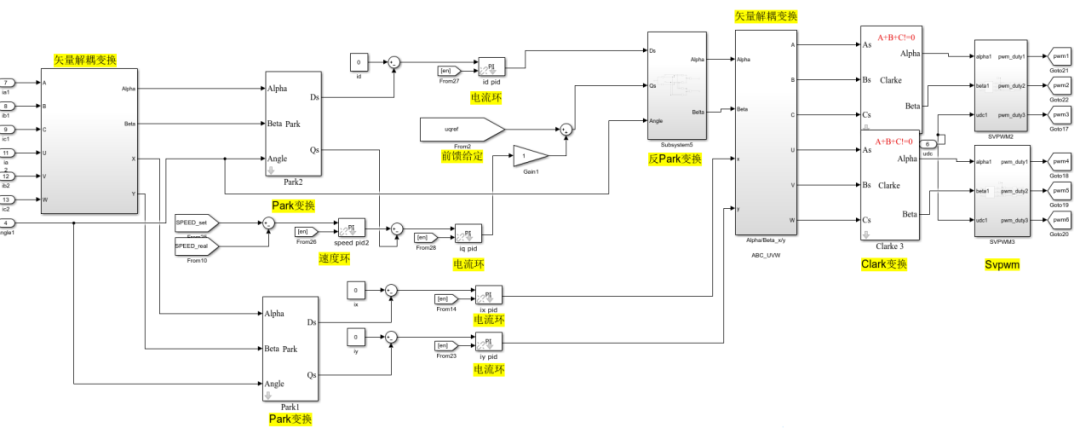

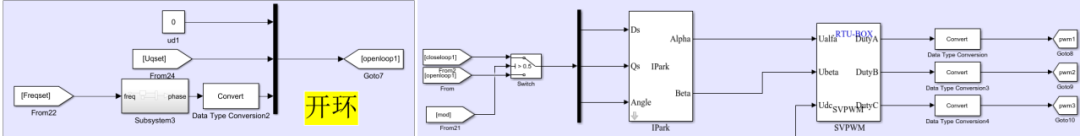

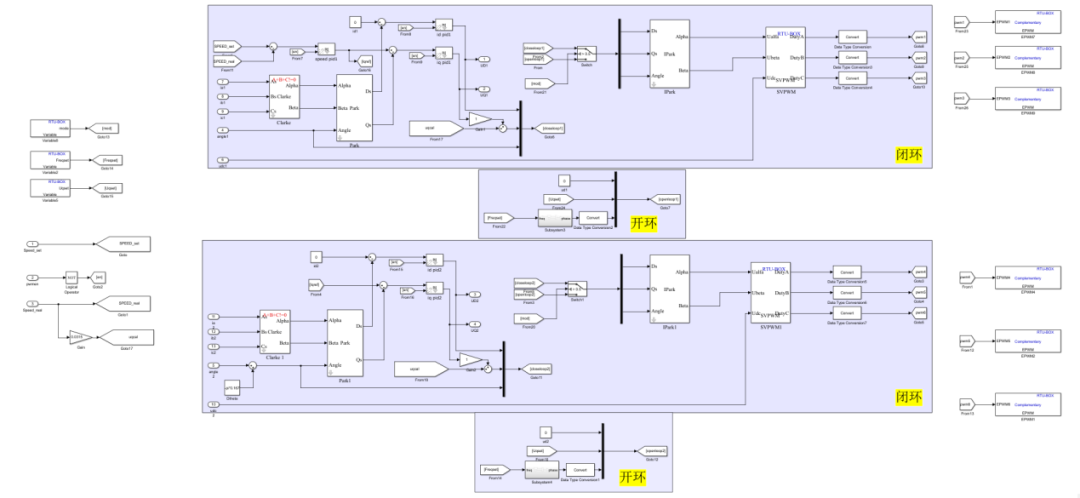

图2 六相SVPWM模型总体框架图

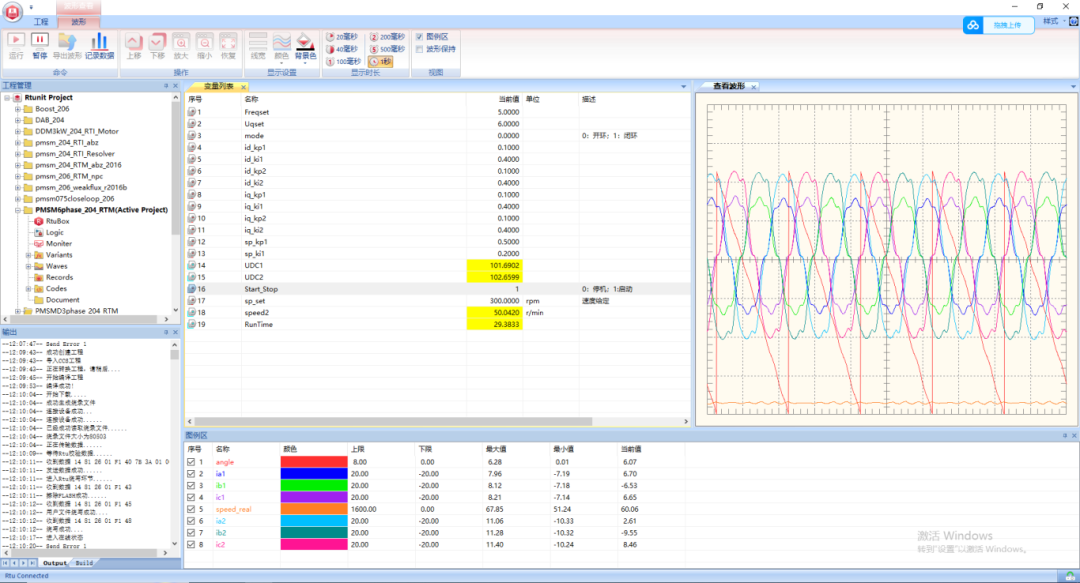

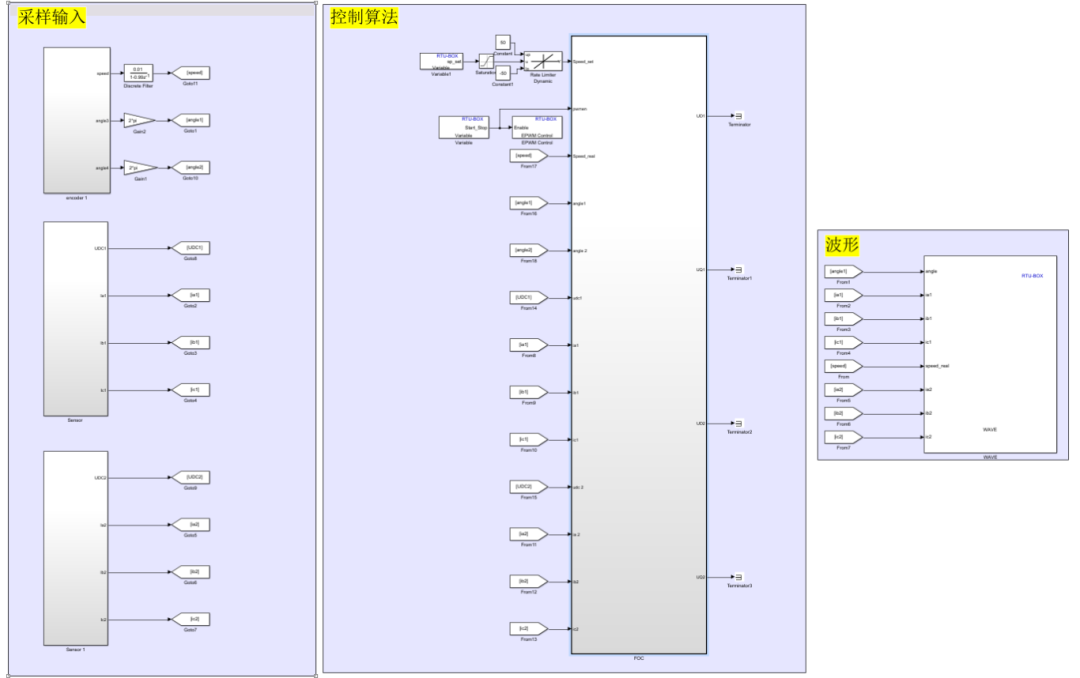

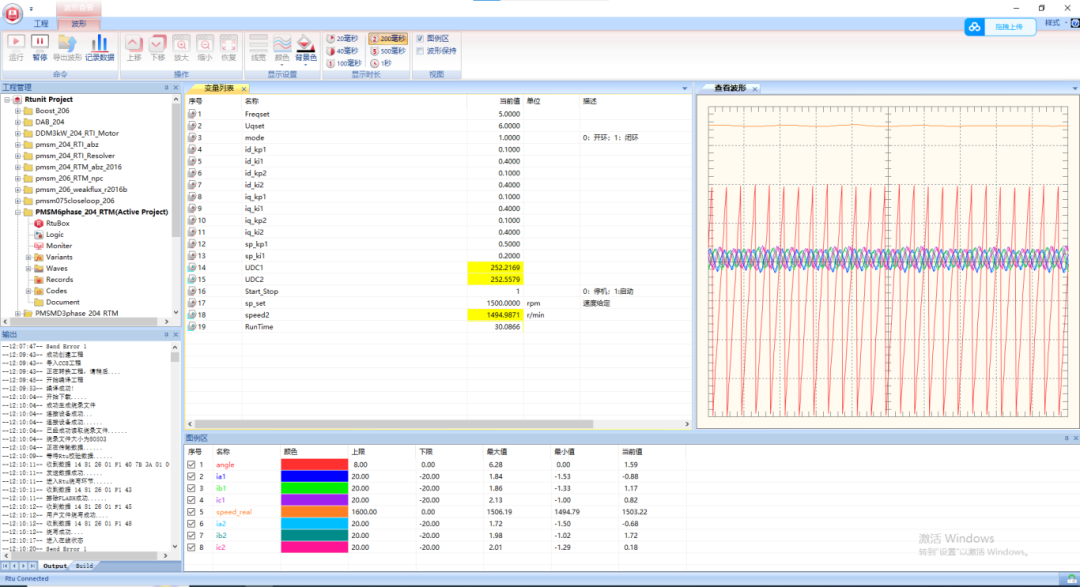

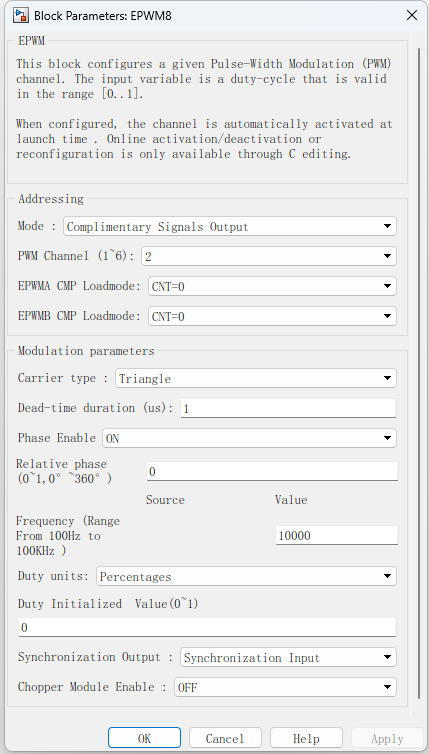

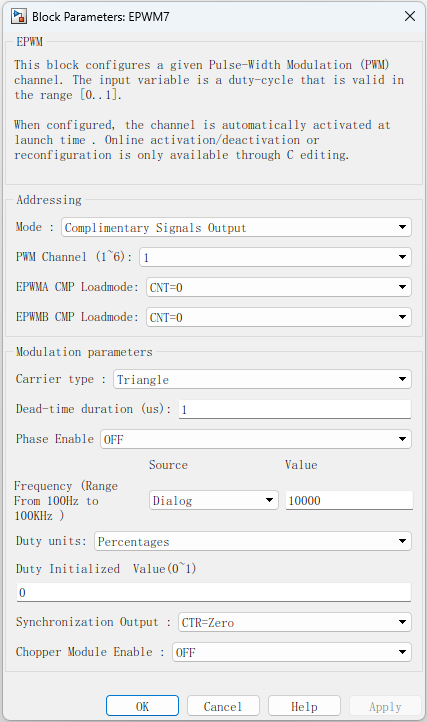

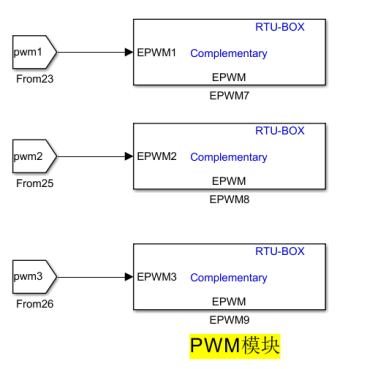

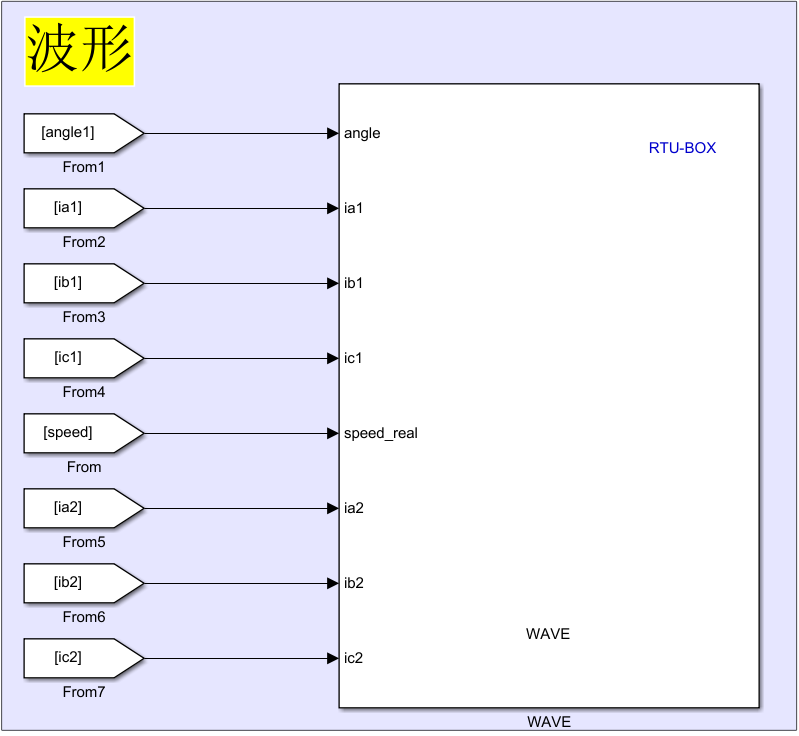

如图2所示，模型主要由采样输入、控制算法和波形三个部分组成，采样输入是用系统集成的各种传感器，来采集算法所需的准确数据，最终输入给算法，从而控制整个系统正常运行，我们可以通过WAVE和Variable模块来观测最终的结果是否正确。

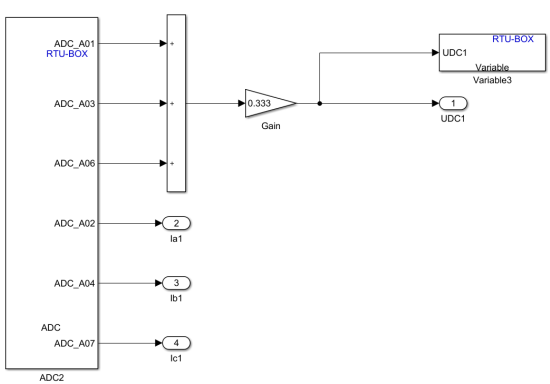

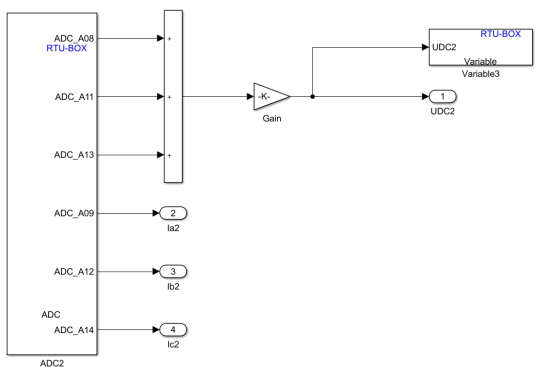

采样输入

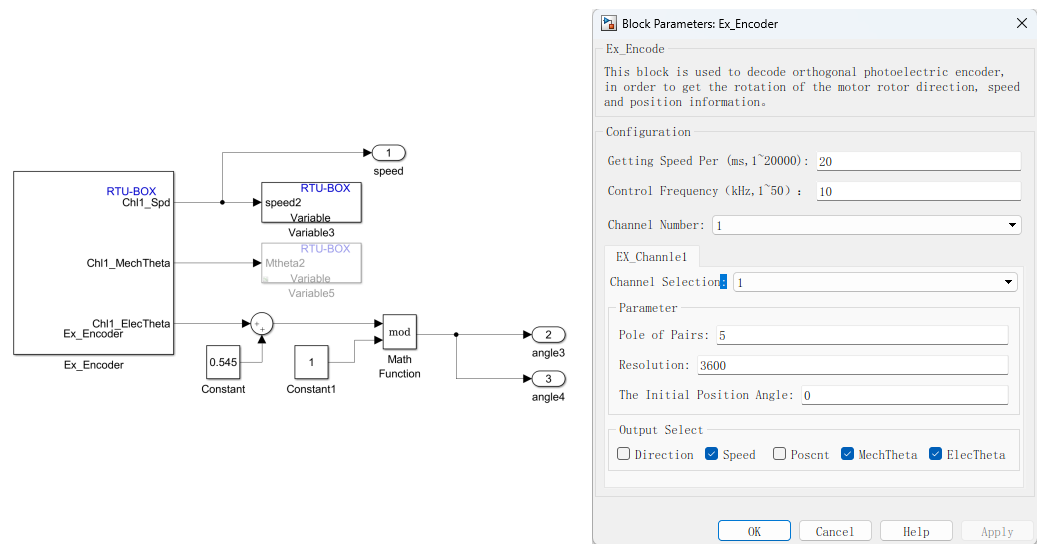

①采样输入的第一部分如下图所示，这是电机的编码器模块，运行闭环程序必不可少，主要给算法提供速度和位置角，此模块必须设置正确的控制频率（Control Frequency），采样通道（Channel Selection），电机极对数（Pole of Pairs），编码器线数（Resolution），设置无误才能给算法提供可靠的数据。
