RTU‑SmartES101智慧能源控制综合实验平台


在双碳战略与新工科建设双重驱动下,新能源电力电子技术正成为高校科研、实验教学与工程创新的核心赛道。如何快速打通仿真→代码→实物验证全流程?如何一站式覆盖光伏、风电、储能、充电桩、微电网五大场景?



南京瑞途优特全新推出RTU‑SmartES101智慧能源控制综合实验平台,以工业级硬件、图形化编程、模块化扩展,为高校与科研院所打造开箱即用、一机多能的能源电力电子实验解决方案。





01


不止是实验台,更是微电网研发底座


RTU‑SmartES101是面向智慧能源与电力电子领域的工业级快速原型控制平台,支持多能源单元协同运行与系统级能量管理验证,可构建完整的离网 / 并网直流微电网系统。


产品亮点

图形化编程:Simulink 模型一键生成C代码,下载即跑,大幅缩短开发周期。

全场景覆盖:光伏、风电、储能、充电桩、三相逆变器五合一。

工业级可靠:过流/过压/过温/同高全保护,安全稳定。

模块化扩展:功率模块自由组合,兼容多种源/负载设备专业。

上位机:Rtunit‑Studio 一站式管理、调试、录波、组态。



02

工业级配置,实验更稳、更快、更安全

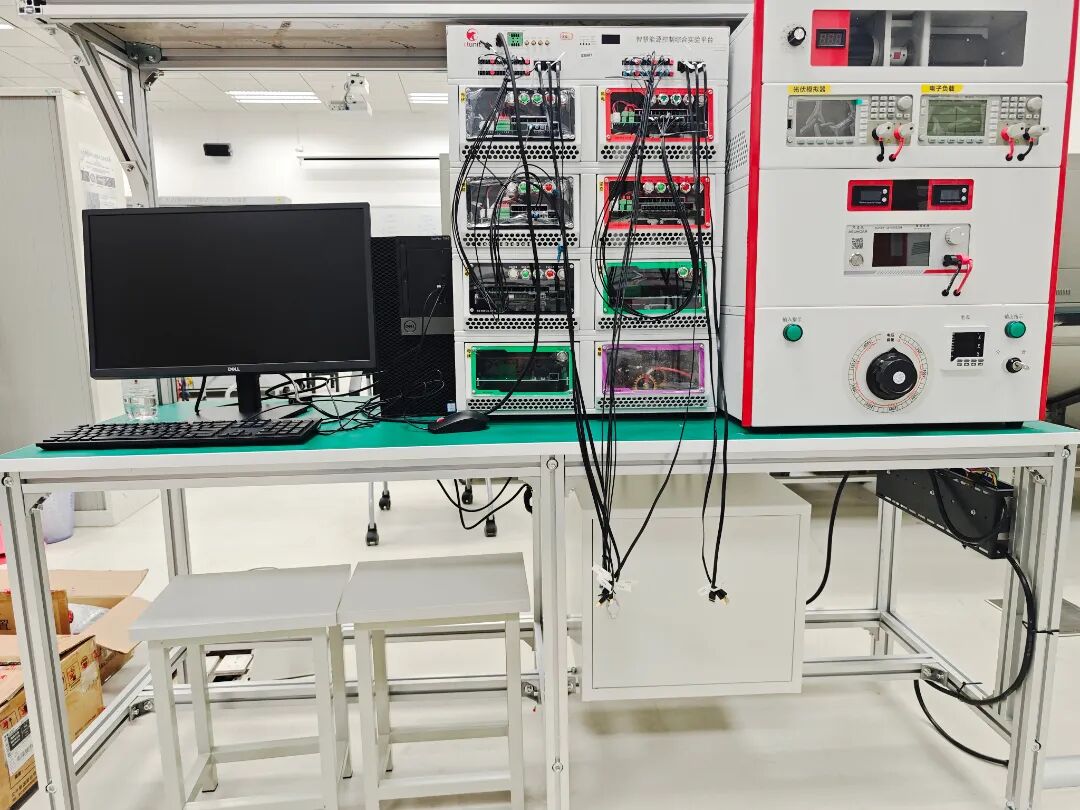

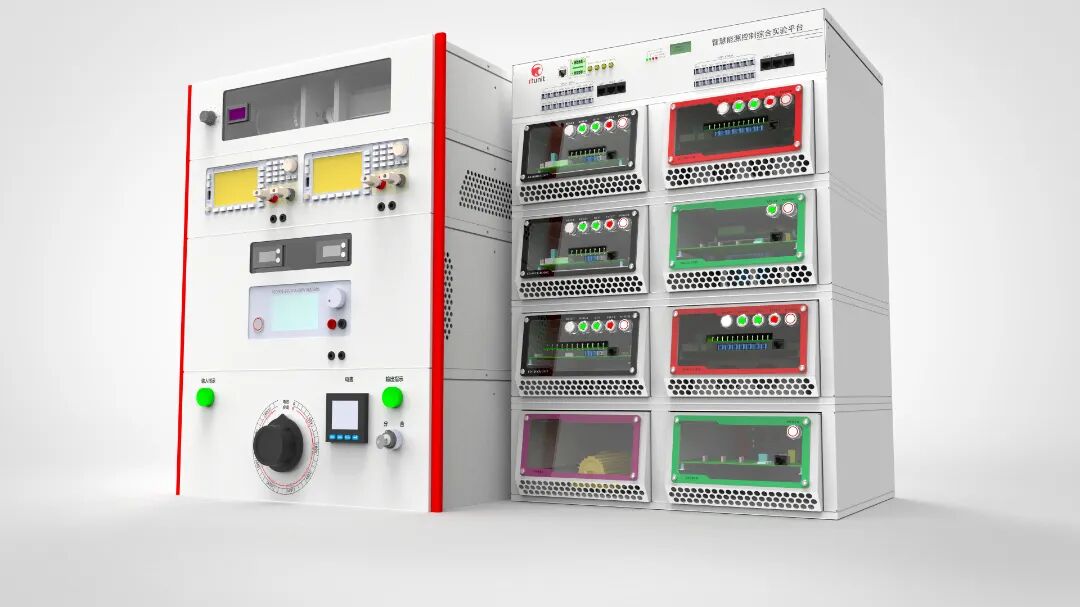

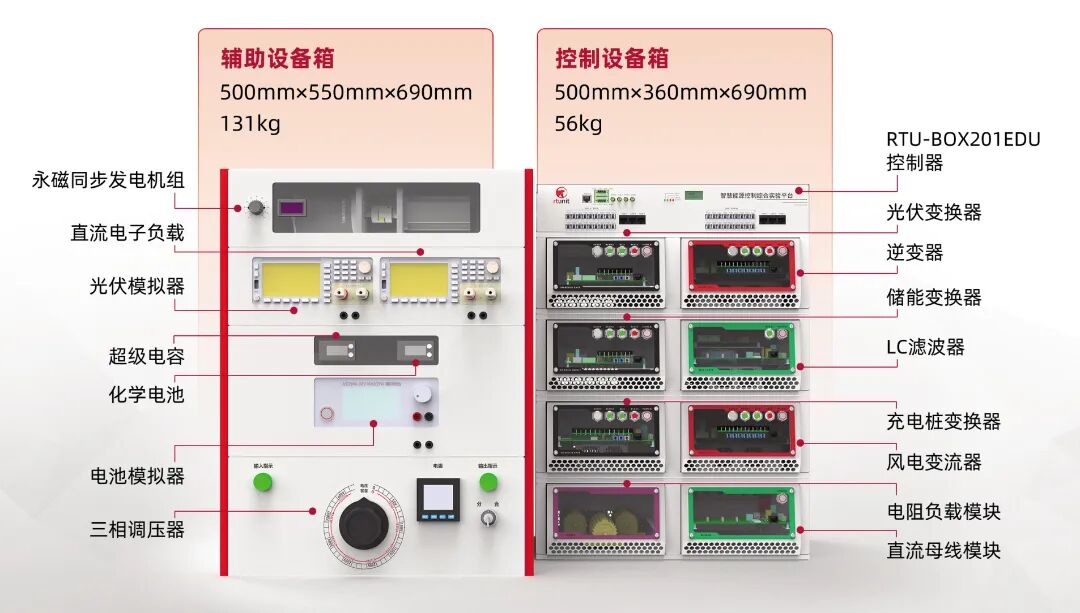

RTU‑SmartES101平台由一套控制设备箱和一套辅助设备箱组成。其中控制设备箱集成了一台RTU-BOX201EDU控制器及光伏变换器、储能变换器、充电桩变换器、风电变流器、逆变器等多个功率模块,控制器与功率模块之间通过光纤和网线传输PMW 控制信号和反馈采样值。辅助设备箱包含了三相调压器、电池模拟器、光伏模拟器、永磁同步发电机组、直流电子负载、化学电池、超级电容等多种输入源或者负载。以上设备的自由组合就可以构建丰富的实验项目。

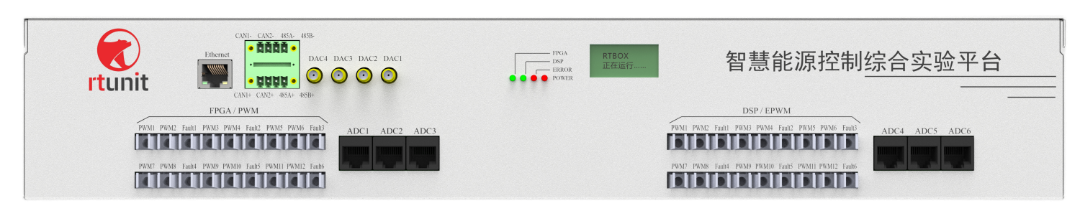

核心大脑:RTU‑BOX201EDU 高性能控制器


真正的工业级DSP+FPGA架构,算力强、接口全、响应快。


主处理器:300MHz DSP,轻松跑复杂控制算法
PWM输出:24路光信号(12路DSP+12路FPGA),最高100kHz
ADC采集:24路,±10V,200KSPS高速采样
DAC输出:4 路,±10V,10μs快速建立
通信接口:隔离RS485×2、RS232、增量编码器接口
开关量:5路遥控输出+5路遥信输入
信号传输:光纤+网线,强抗干扰,实验更稳定

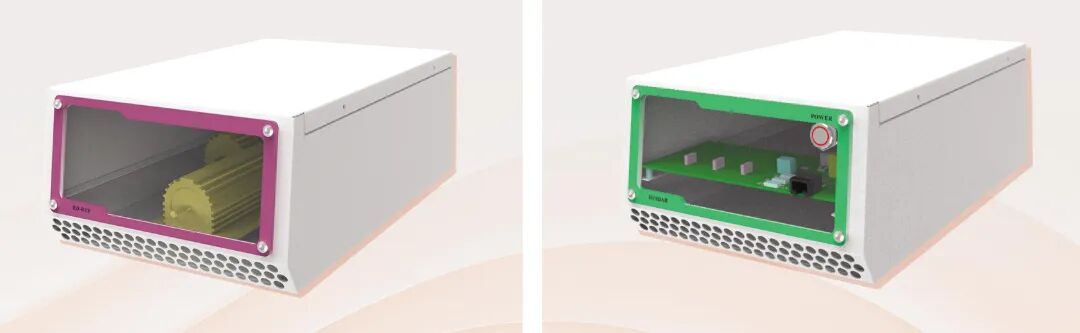

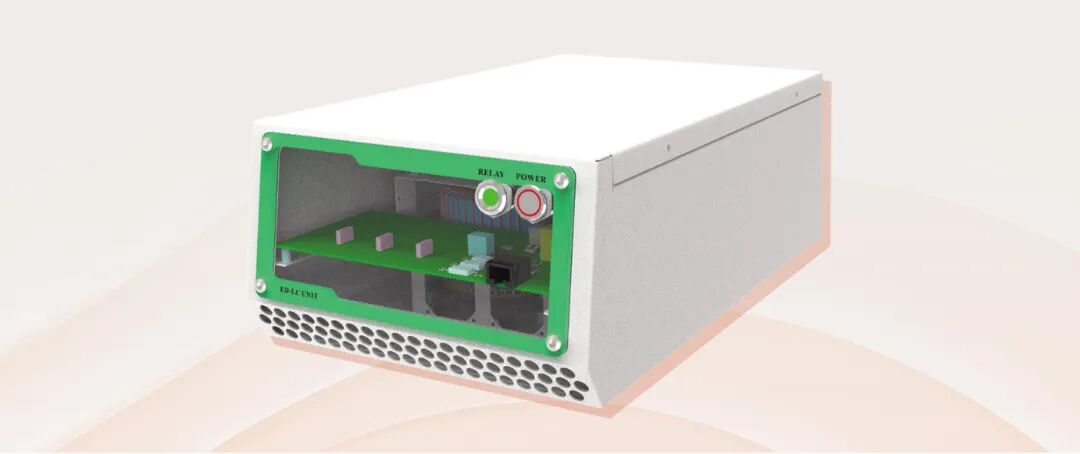

四大标准功率模块:即插即用,免复杂接线



平台标配4类高集成功率模块,集成驱动、采样、保护、散热,支持热插拔与安全运行。

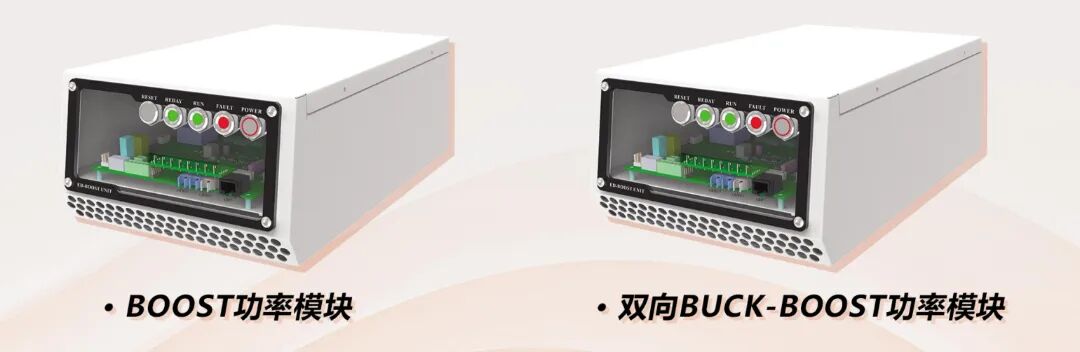

BOOST变换器:MOSFET,60V→120V,20A
双向BUCK‑BOOST:SiC MOSFET,60V/120V,20A

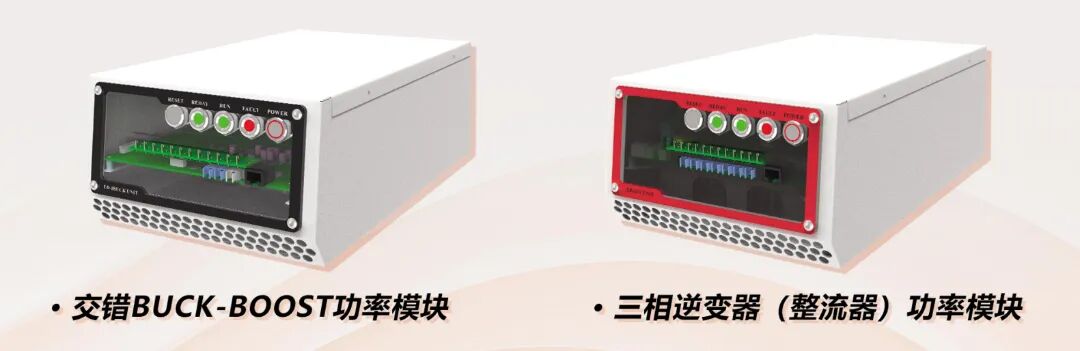

交错BUCK‑BOOST:SiC MOSFET,50V→120V,20A
三相逆变器/整流器:IGBT,120V,25Arms


四重安全保护:过流、过压、过温、同高保护


彻底杜绝炸管、烧板风险,教学实验更安心!



无源模块:滤波、电阻、母线一应俱全



LC滤波模块:380V/25Arms,内置继电器与指示灯
电阻负载模块:电阻R1-R3,阻值15Ω,功率200W

直流母线模块:8路接口,支持母线电压采样,最大电流20A/ch

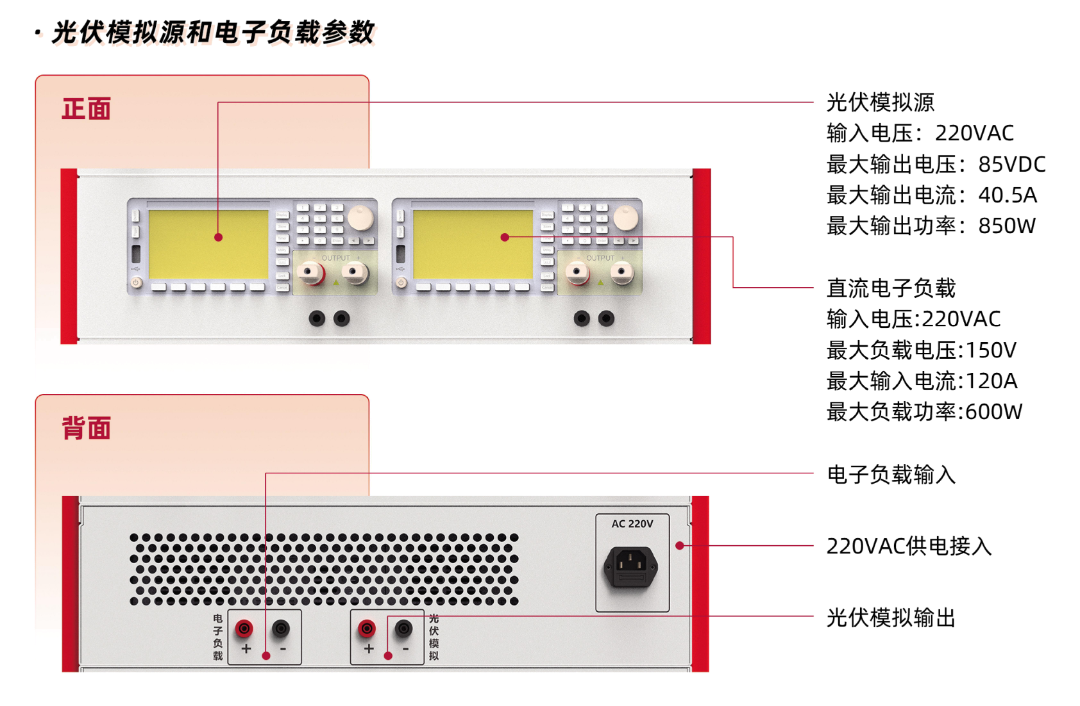

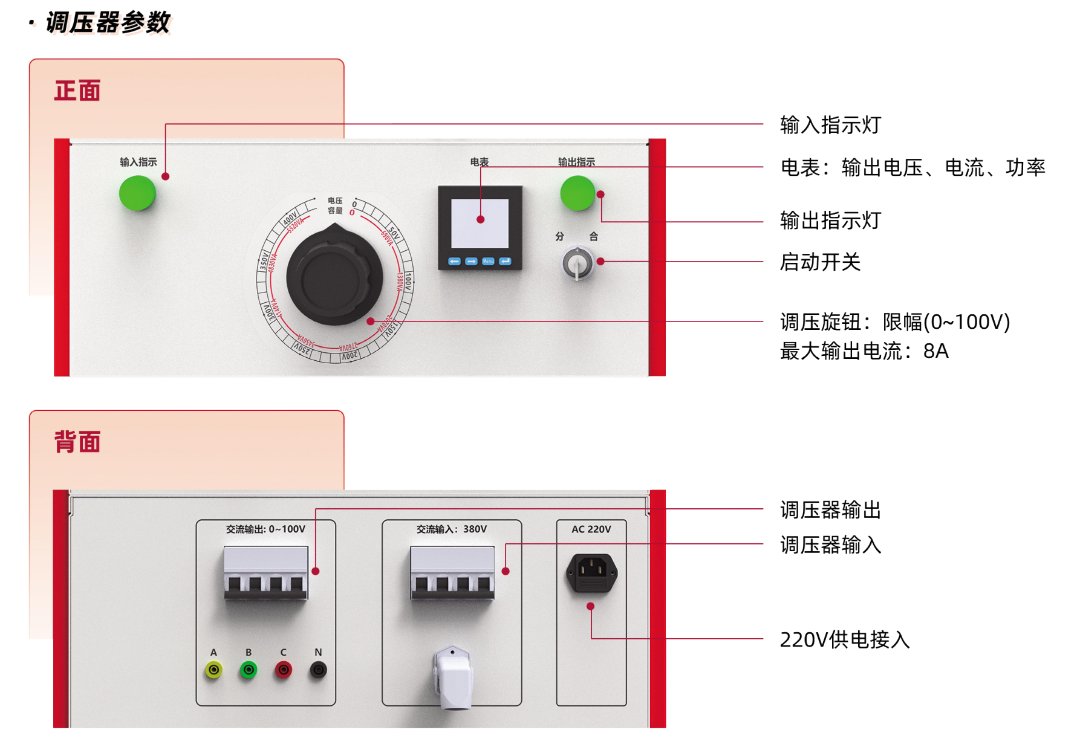

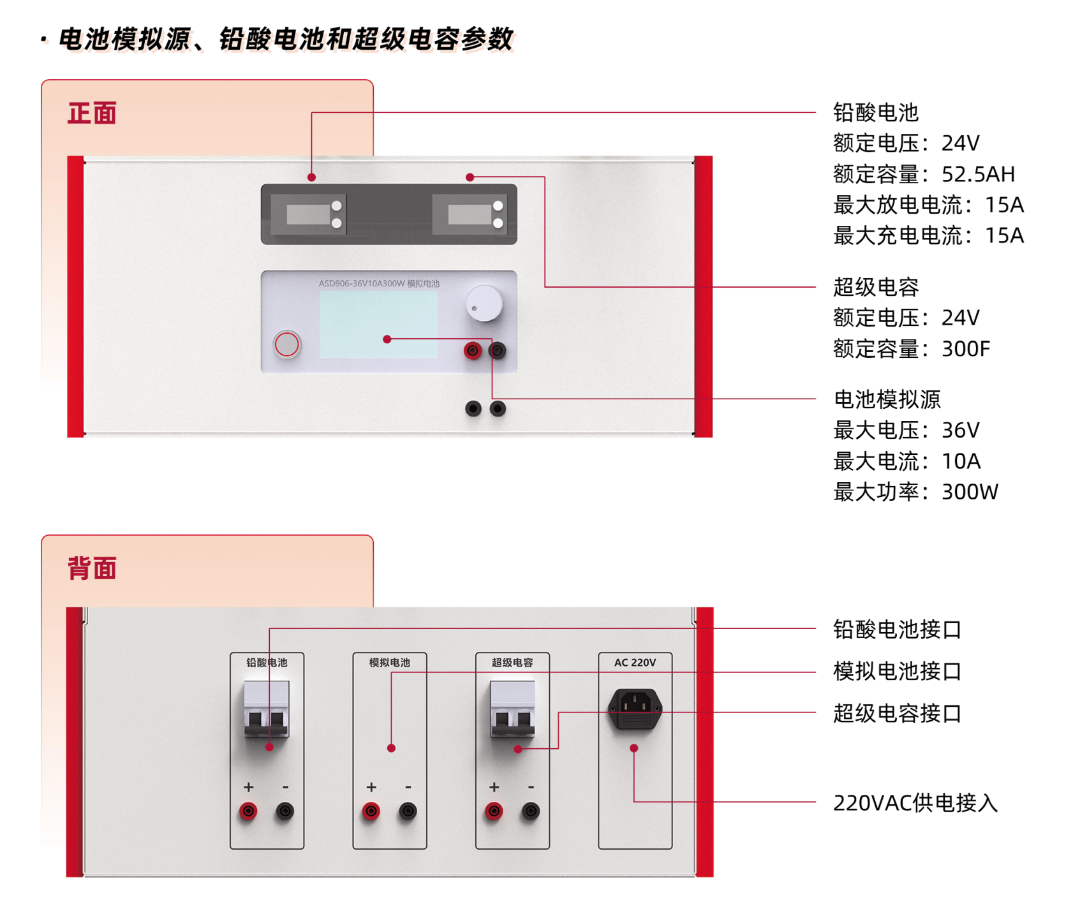

辅助设备箱:还原真实新能源工况




图形化编程,仿真→实物一键打通

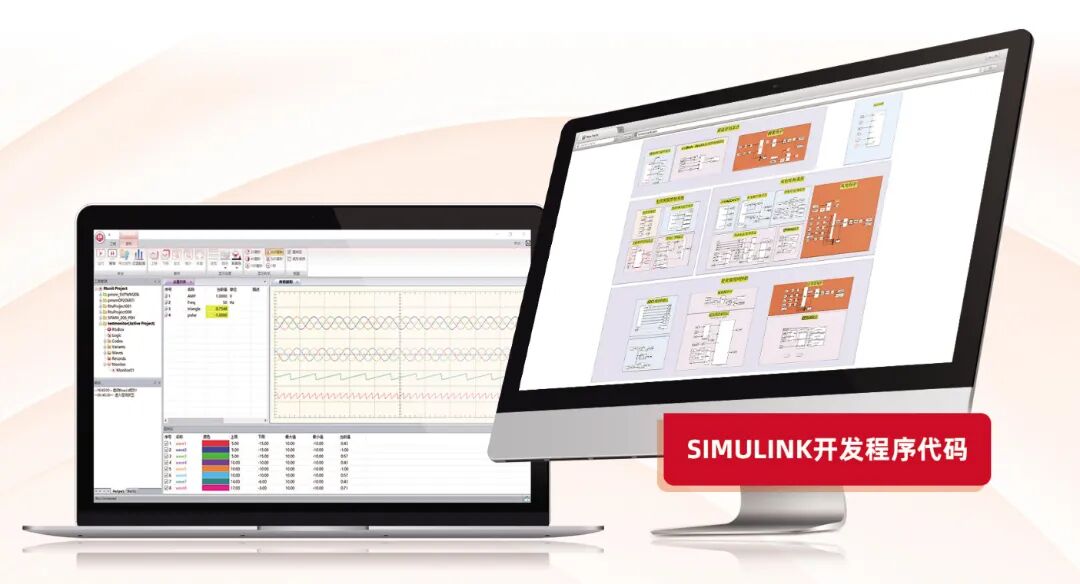

配套Rtunit‑Studio专用上位机软件,它集成了项目文件管理、编译下载和在线调试等功能,能够协助用户实现友好的人机交互过程,快速切入实物验证环节。


✅ 仿真→实验无缝衔接
✦在 MATLAB/Simulink 搭建控制模型
✦一键自动生成C语言代码
✦一键编译、下载到控制器
✦直接在硬件上运行验证


03


能做哪些实验?8大核心实验,全场景覆盖





可实现的控制实验案例



实验一
光伏发电系统控制实验




BOOST电路电压开环控制实验
BOOST电路电压闭环控制实验
BOOST电路电流开环控制实验
光伏BOOST变换器的MPPT控制实验


实验二
储能系统控制实验




双向BUCK-BOOST电路电压闭环控制实验

双向BUCK-BOOST电路电流闭环控制实验


实验三
充电桩系统控制实验




三交错BUCK电路电压闭环控制实验
三交错BUCK电路电流闭环控制实验


实验四
直驱风力发电系统控制实验





实验五
逆变器离网控制实验





实验六
逆变器并网控制实验





实验七
离网型直流微电网控制实验





实验八
并网型直流微电网控制实验






PRECAUTIONS

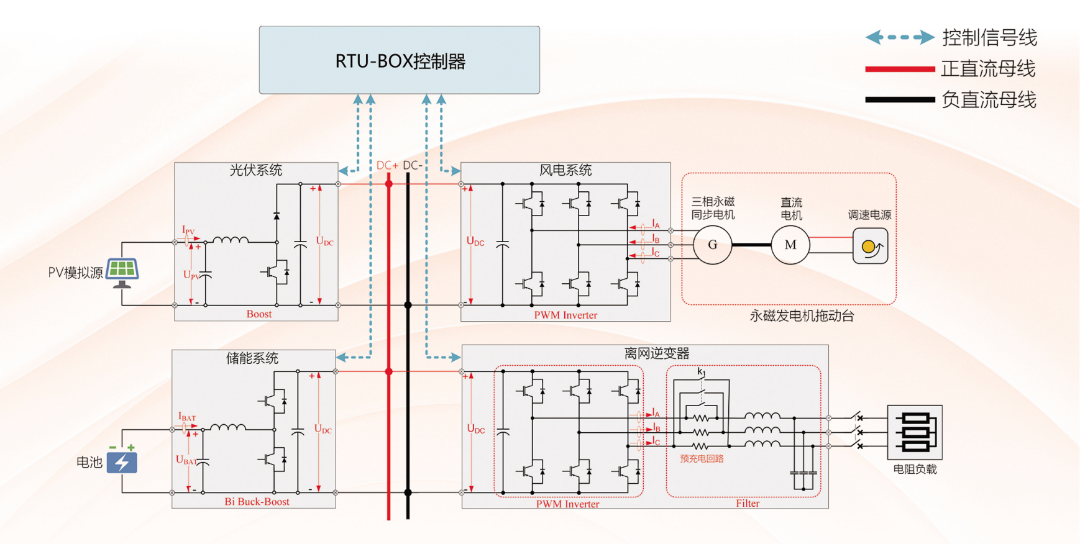

离网型微电网控制实验


案例一


实验系统由光伏变换器、风电变流器、储能变流器和一个三相逆变器构成,模拟一个依靠风能和太阳能发电,并依靠储能系统平抑波动能量的离网型微电网供电系统。其中三相逆变器模拟用户侧的交流电源,也可以通过调节逆变器的输出电压来模拟负载的变化行为。

基础控制策略:

●储能变换器控制直流母线电压稳定;

●光伏变换器工作在MPPT模式;

●风电变流器通过控制器设置一个扰动电流指令模拟风能的波动;

●三相逆变器可工作在恒压源输出模式,模拟用户侧交流用电。


PRECAUTIONS

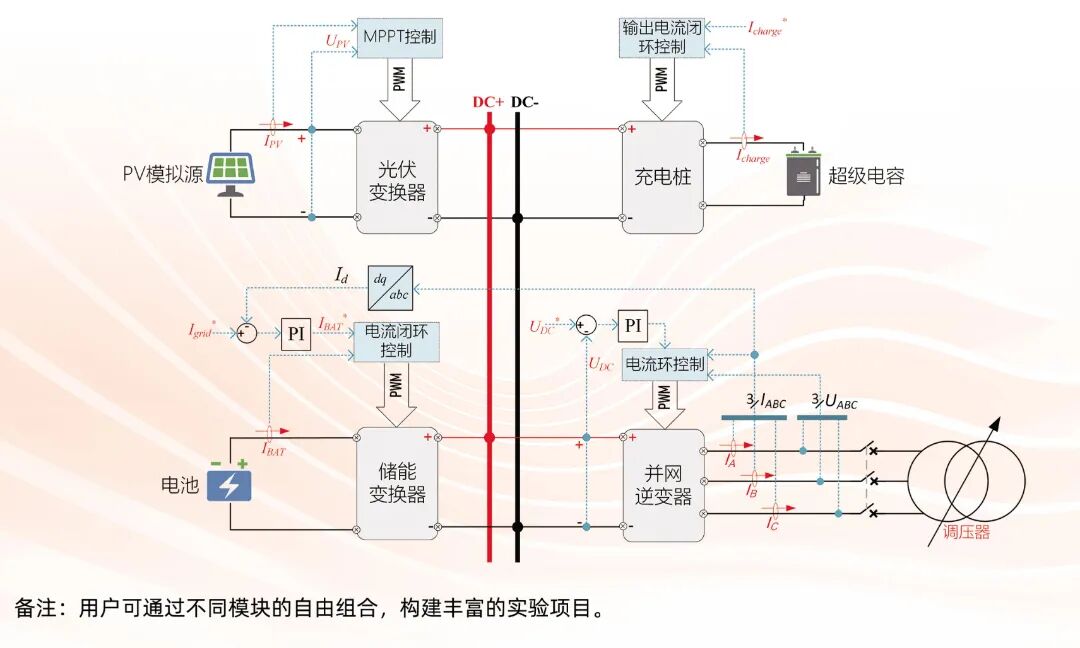

并网型微电网控制实验


案例二


本实验模拟运行一种自发自用模式,即系统内负载(充电桩)的能量来源最大限度采用光伏发电,尽量减少微网系统和外部电网的能量交换,在该控制策略下存在以下几种典型工况:

●光伏发电功率大于充电桩功率时,盈余能量存储入电池中;

●光伏发电功率小于充电桩功率时,亏欠能量由储能电池提供;

●光伏发电功率小于充电桩功率,且电池已放空时,亏欠能量由电网提供;

●光伏发电功率大于充电桩功率,且电池已充满时,盈余能量馈入电网。





Project Cases



项目案例

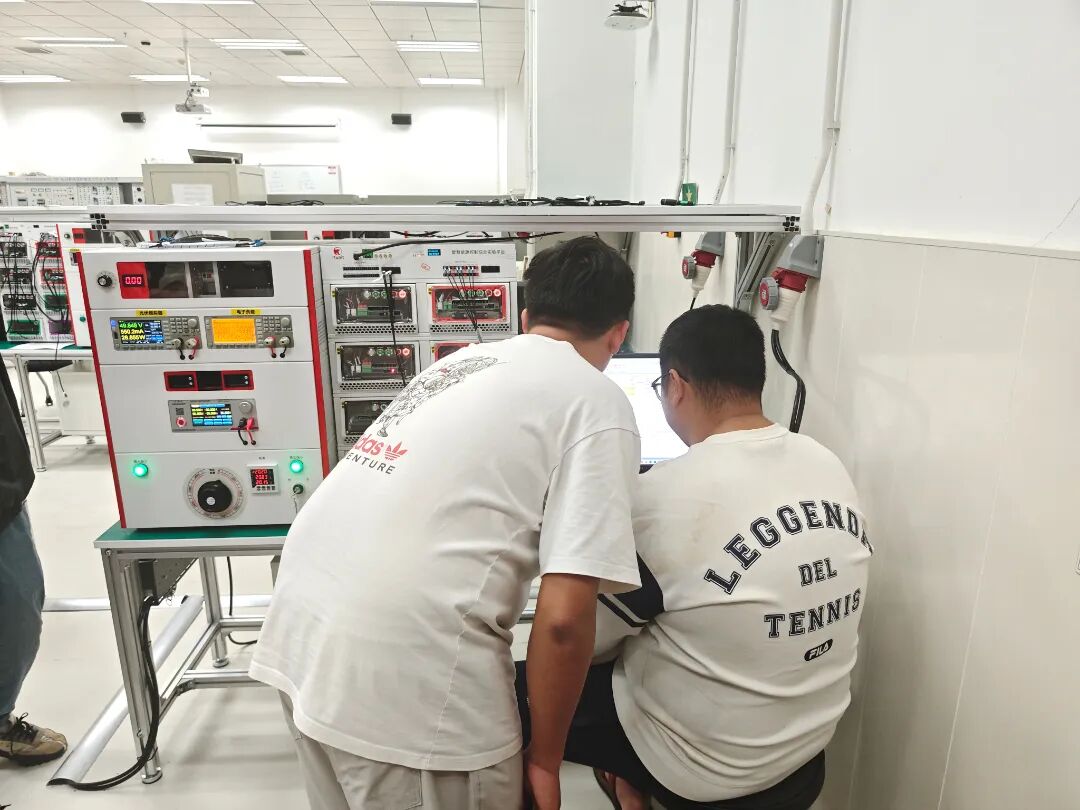

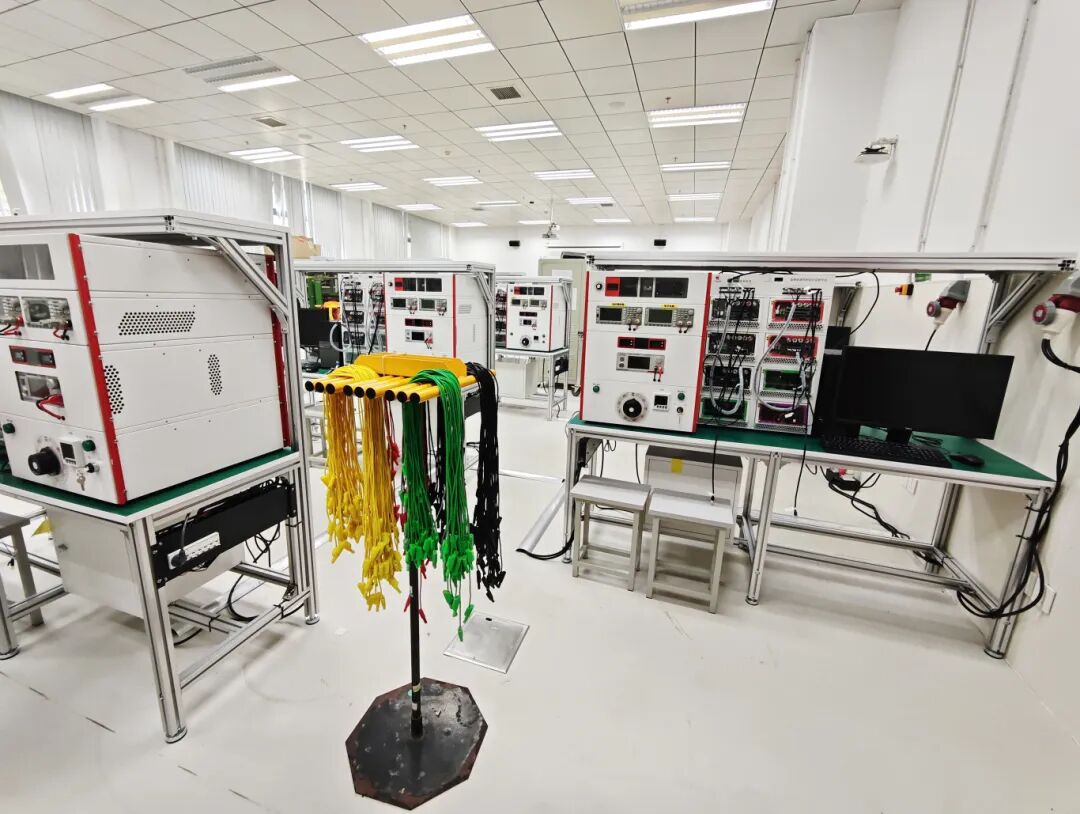

澳门大学智慧能源控制综合实验平台应用





有刷电机实验平台:RT-DCM-200/24
额定电压:24VAC
额定电流:10.4A
额定转速:3000rpm
额定功率:250W
加载形式:电阻耗能
编码器:增量式编码器(2000线)
可做实验:直流电机相关控制实验
