微电网实验平台

随着“双碳”战略的深入推进，新能源产业对高素质人才的需求日益迫切。传统柜式微电网系统存在显著局限：一方面，其功能与架构固化，难以满足科研场景中多样化的实验验证需求，实用性受限；另一方面，系统开放性不足，接口标准化程度低，导致二次开发门槛高、难度大；此外，受限于适配性与扩展性，系统常因无法灵活匹配不同研究方向而利用率偏低。为破解这一困境，瑞途优特推出了基于模型设计的桌面式微电网平台——RTU-Mgs5k。该平台真正实现了“微电网一桌可控”，以开放架构、安全可靠、功能全面的卓越特性，为师生的教学与科研构建了一个贯穿理论认知、实践操作与创新探索的高性能一体化平台。

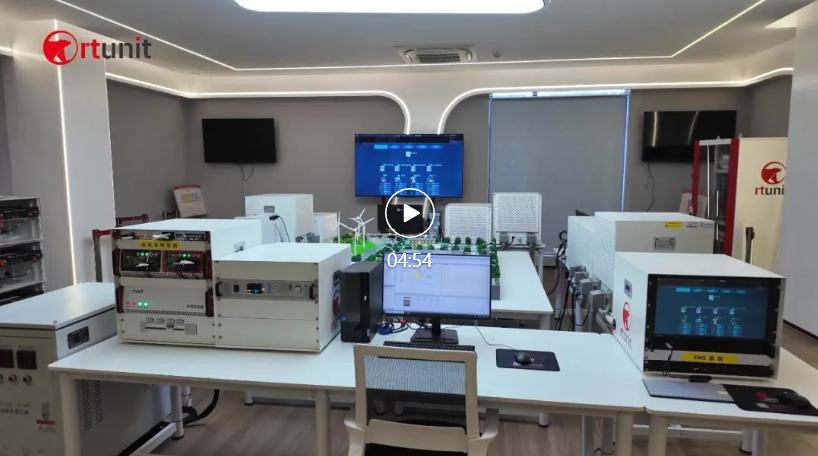

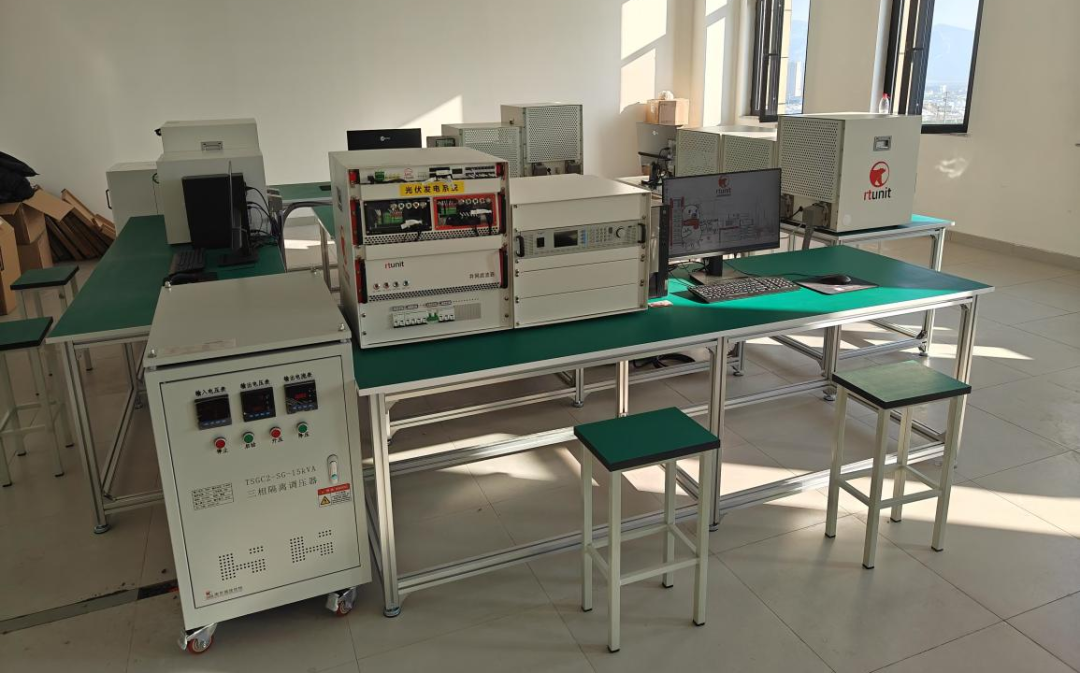

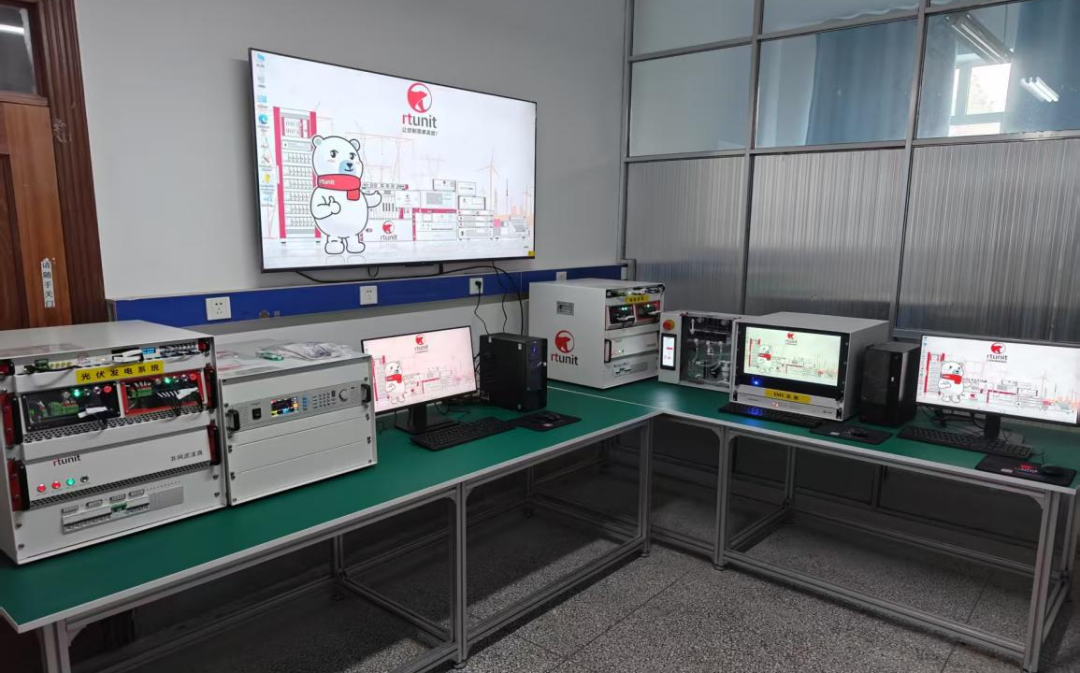

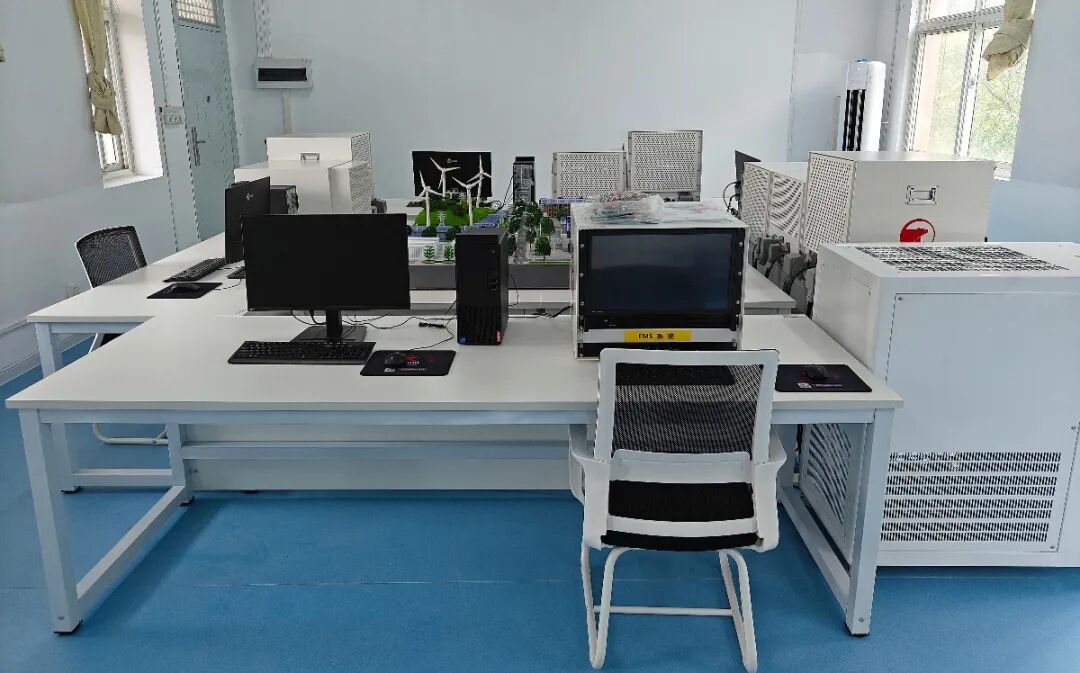

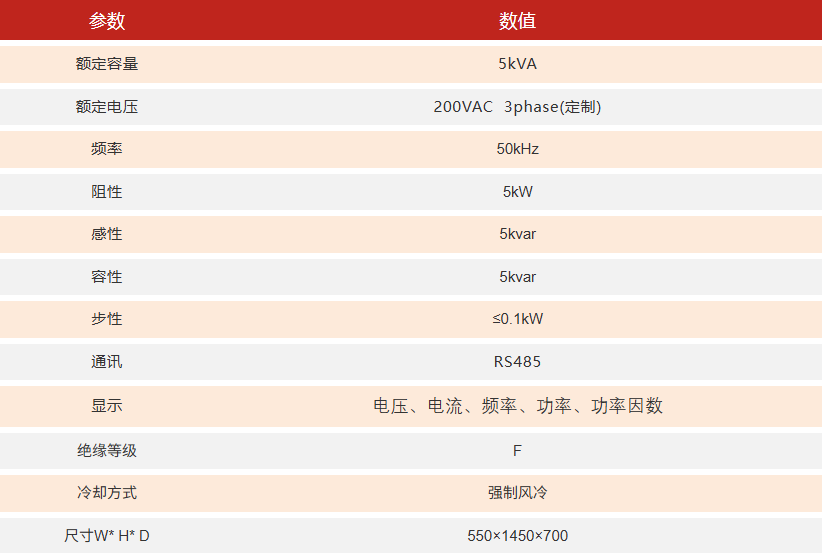

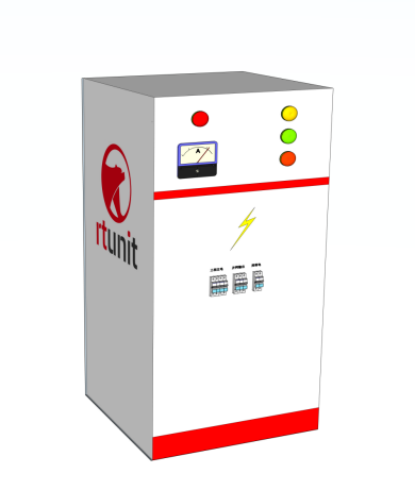

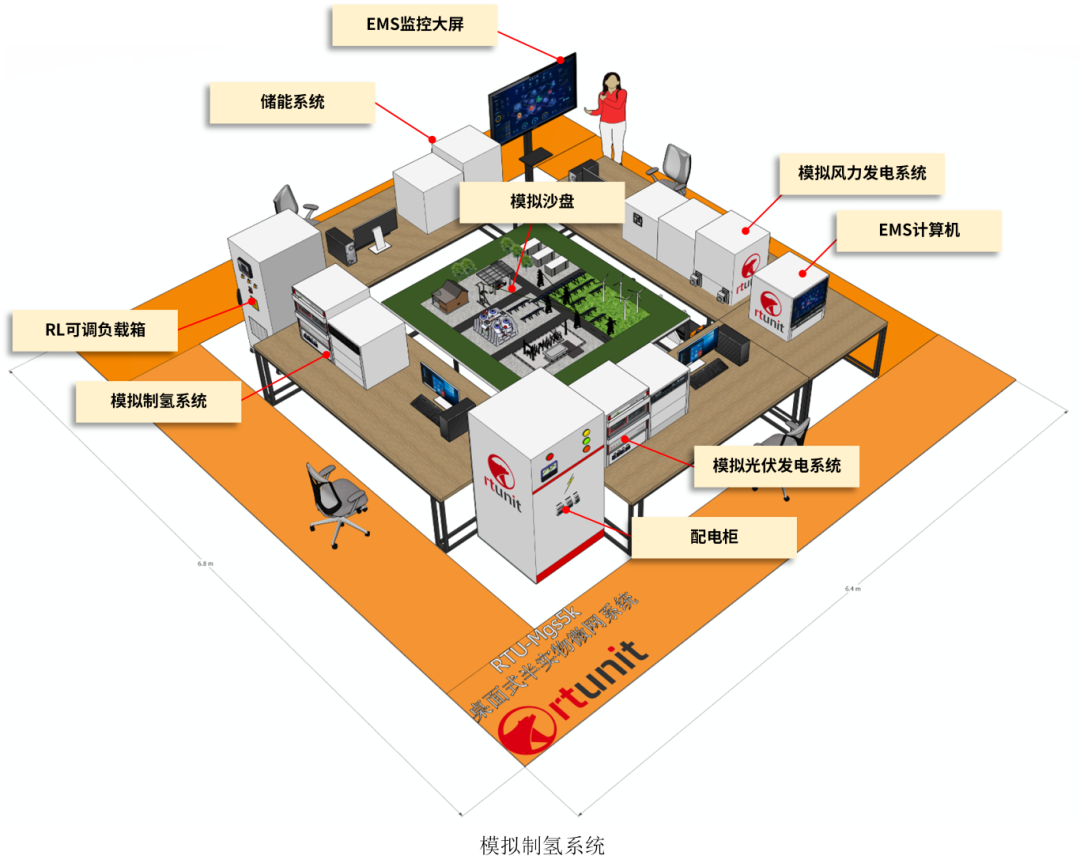

这款平台将完整的微电网系统浓缩于桌面之上，集成了配电系统、模拟光伏发电系统、模拟风力发电系统、储能系统、模拟制氢系统、充电桩系统、可编程负载及能量管理系统。其开放式架构支持师生自由组合发电与负载单元，通过精美的沙盘演示将复杂的能量流动过程可视化，使抽象理论变得触手可及。特别值得关注的是，每个子系统都配备了独立的快速控制原型控制器，支持MATLAB/Simulink图形化编程，让算法从仿真到实物的转换变得轻松快捷，极大提升了科研迭代效率。

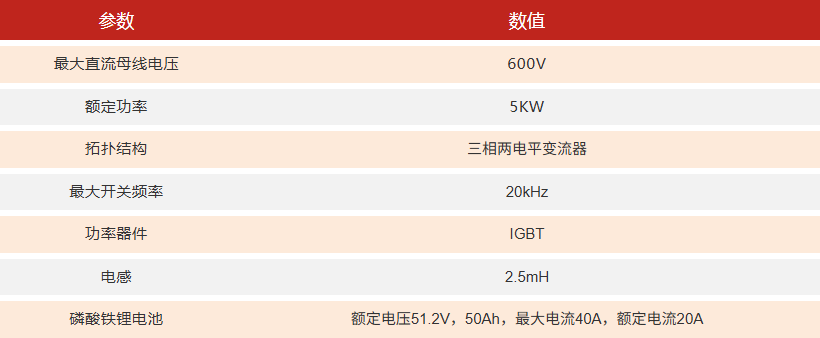

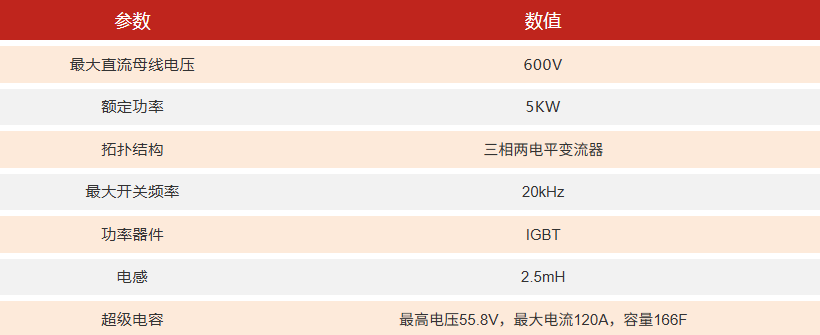

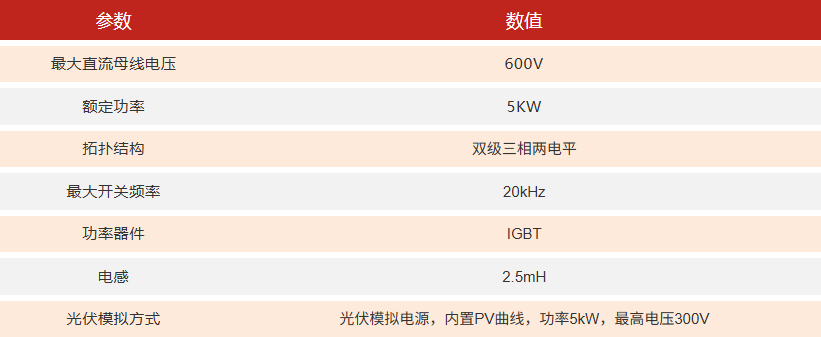

桌面式微电网平台特点

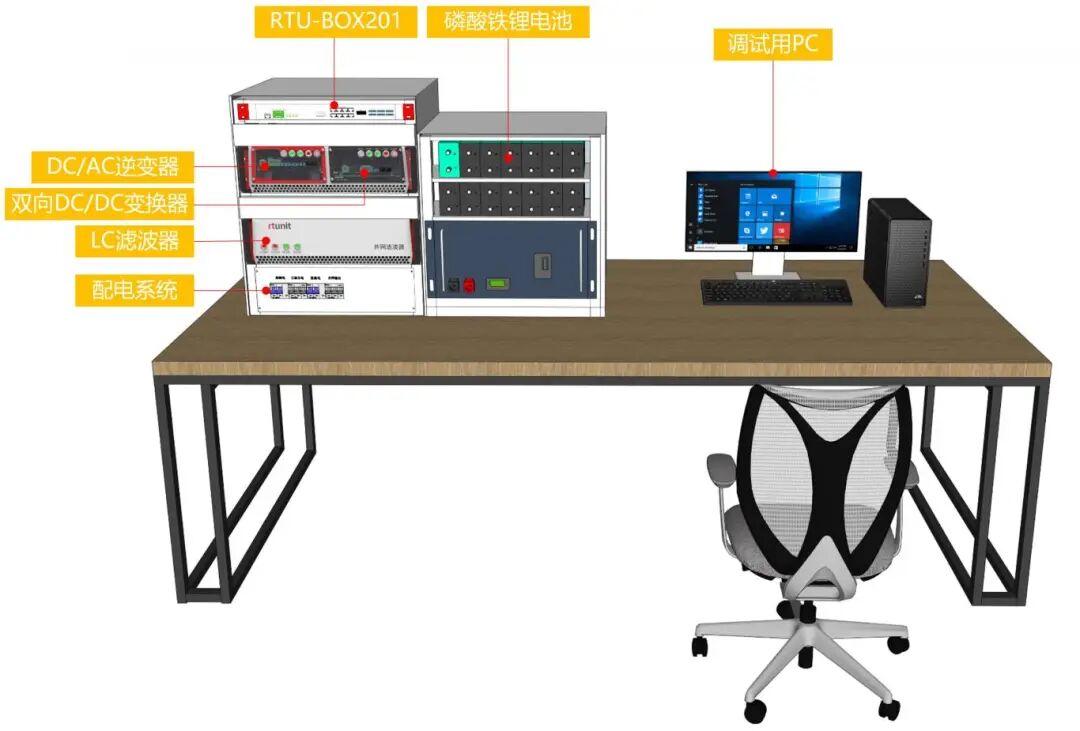

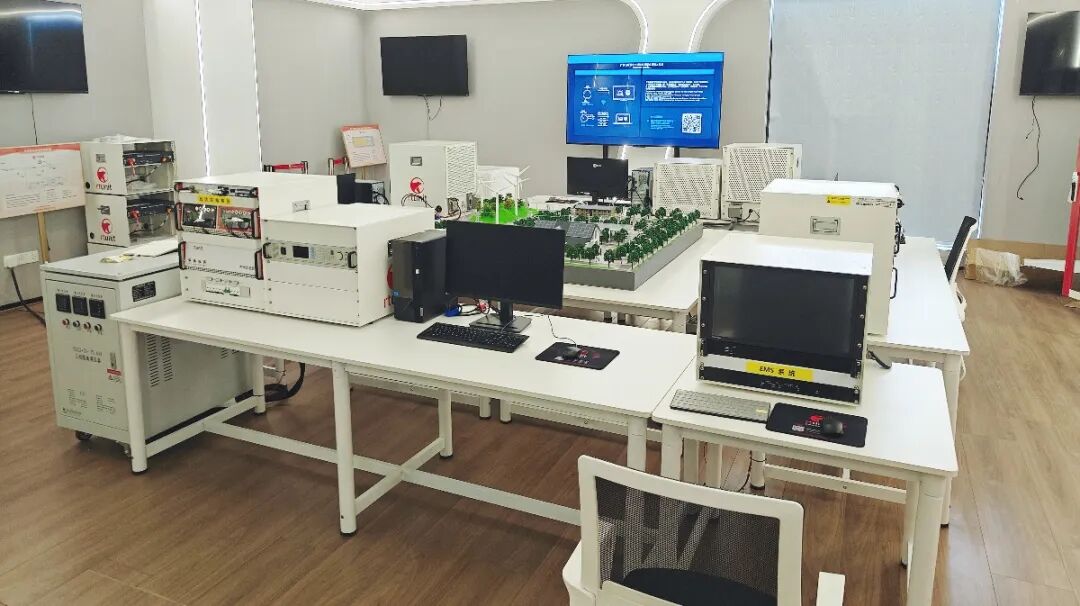

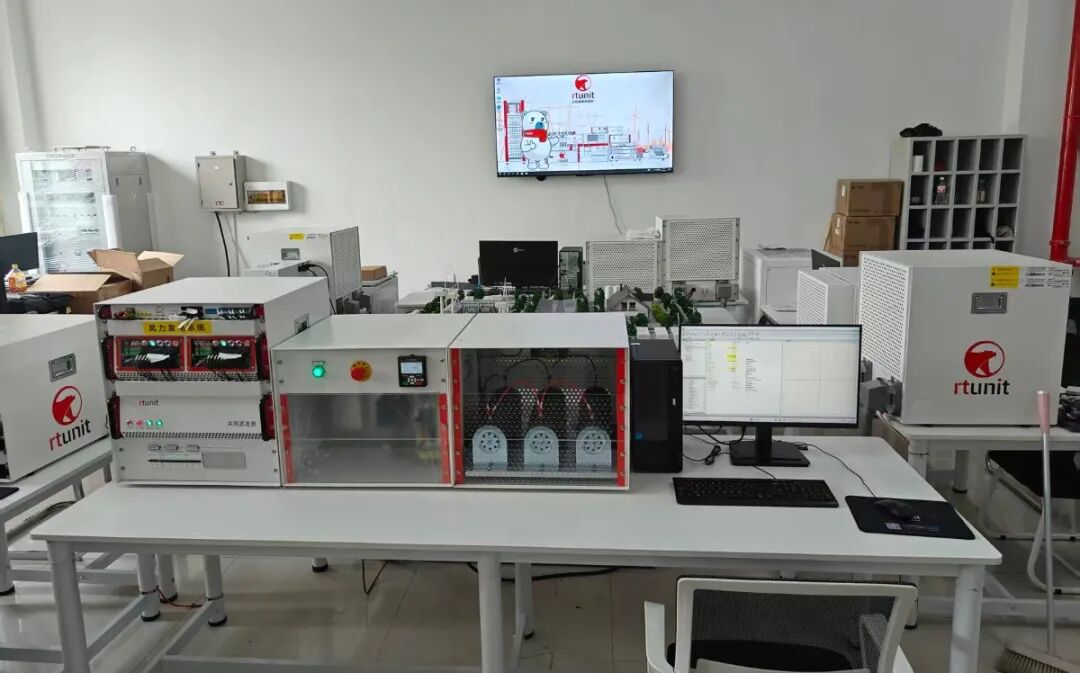

开放桌面式设计

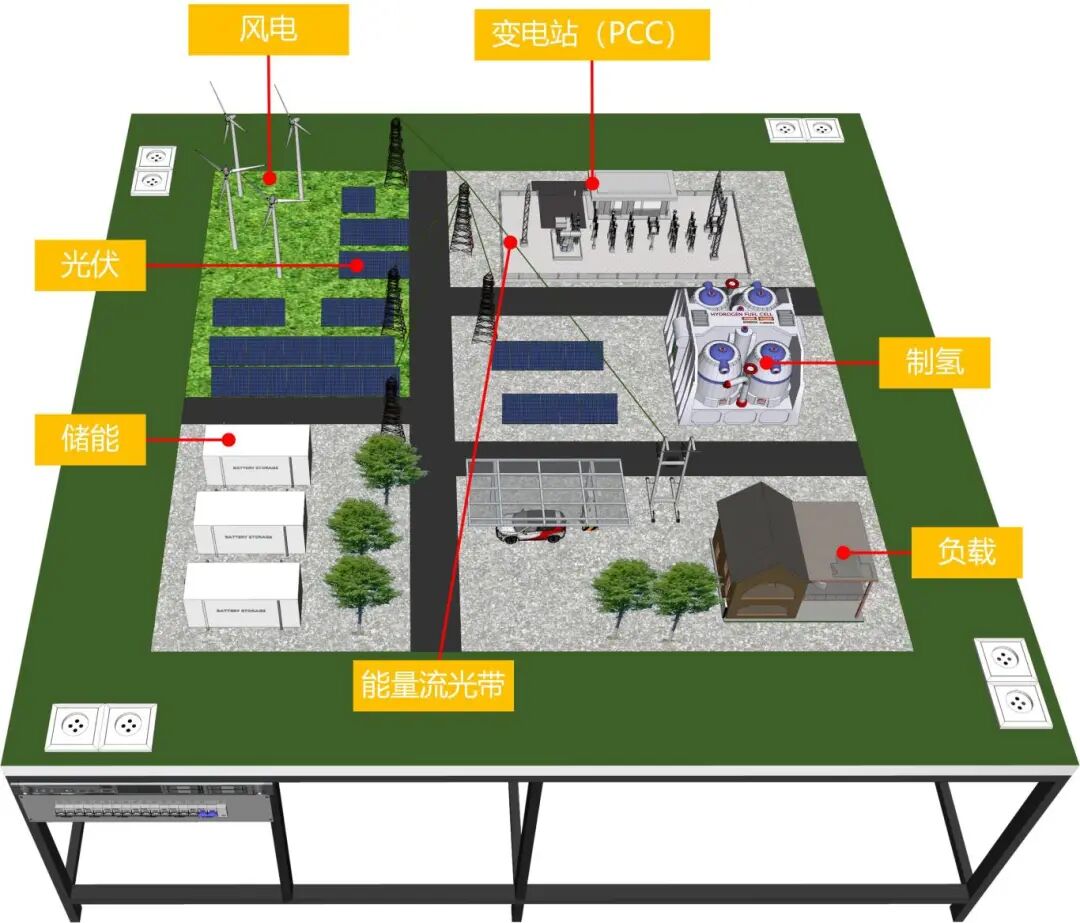

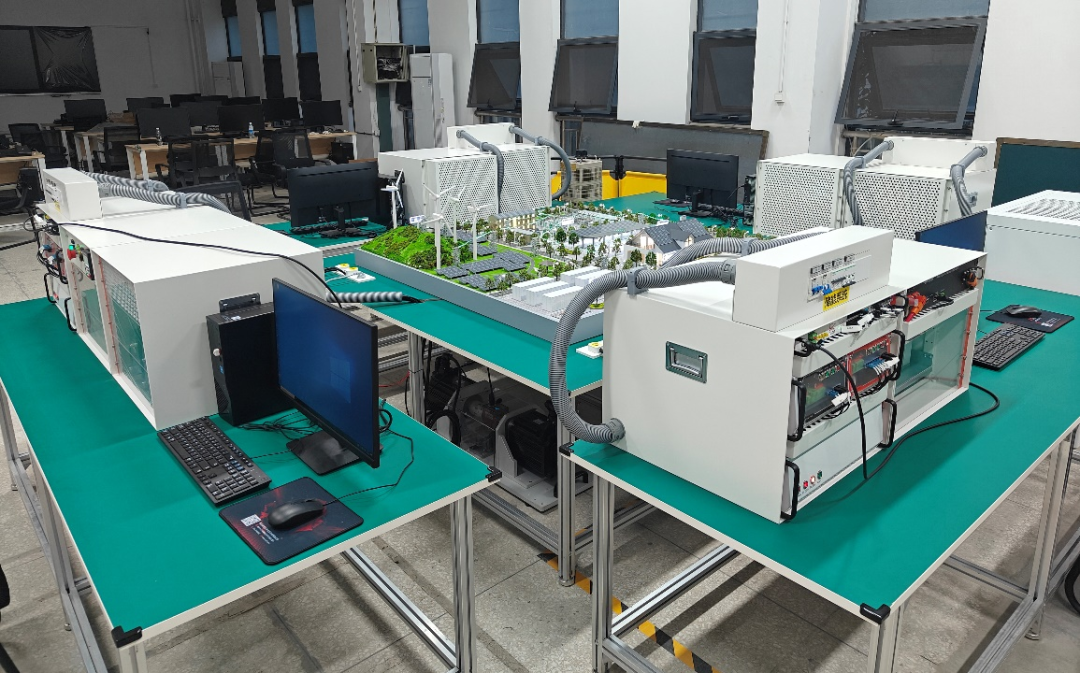

桌面式开放设计，搭配沙盘辅助，演示直观生动。

模块化结构

设备采用模块化设计，功能分层清晰，便于扩展维护。

独立RCP控制器

各子系统都有独立RCP控制器，支持图形化编程，仿真到实物转换便捷。

完善的安全保护机制

功率单元具备完善软硬件保护，安全稳定。

高度自主的开发支持

支持电力电子变换器与微电网能量管理系统自主开发，适用于教学、科研等多种场景。

完善的培训与服务

提供完整演示程序与培训，快速上手。

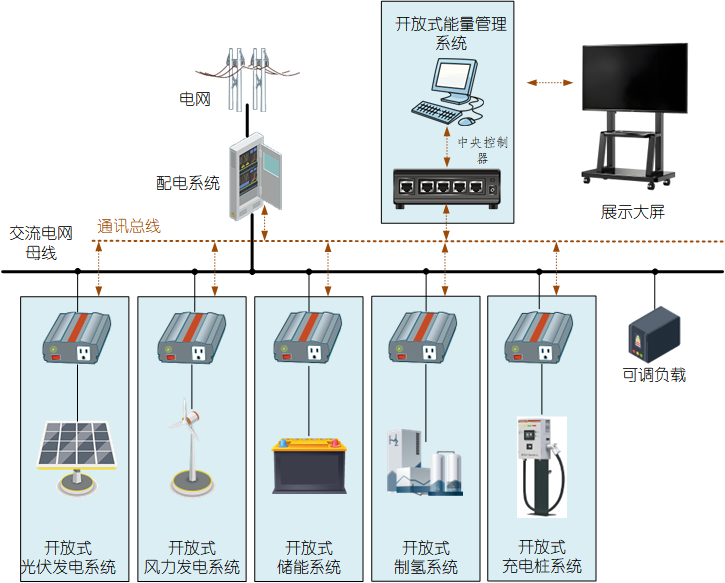

桌面式微电网平台原理图

本平台精准支撑新能源发电技术、电力电子变换、储能系统控制、微电网能量管理与智能电网等前沿课题研究。无论是《电力电子技术》课程中的变换器调试、《新能源发电》课程中的MPPT算法验证，还是研究生开展的人工智能能量管理、虚拟同步机等前沿课题，该平台都能提供强力支撑。其高度开放的开发环境既适合本科生基础实践，又能满足博士生的创新研究，真正实现了“一平台多用、一平台贯通”。

可做实验目录

让控制简单高效！

实验一

BUCK变换器开环实验

实验二

BOOST变换器开环实验

实验三

BUCK-BOOST双向变化器开环实验

实验四

BUCK-BOOST变换器电压闭环实验

实验五

BUCK-BOOST变换器电流闭环实验

实验六

DC/AC逆变器离网开环实验

实验七

SVPMW/SPWM调制对比控制实验

实验八

DC/AC逆变器离网闭环实验（电压源）

实验九

软件锁相环实验，坐标变换验证

实验十

DC/AC逆变器并网双闭环实验(电压外环+电流内环)

实验十一

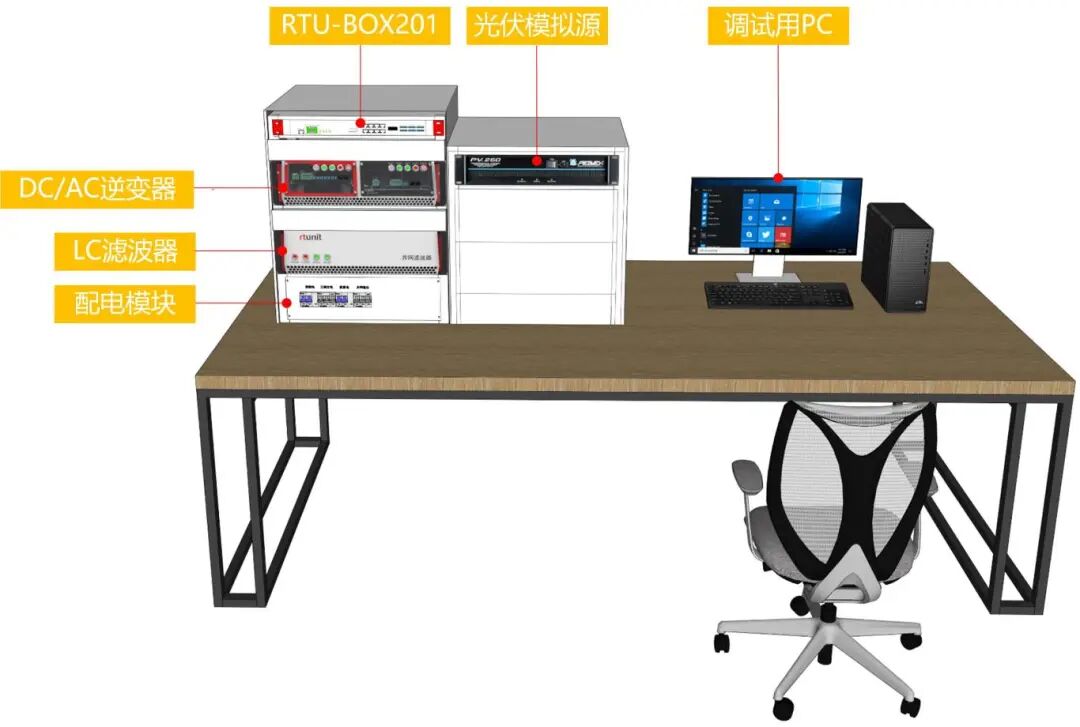

光伏逆变器并网实验，直流侧变换器运行MPPT控制策略，交流侧逆变器运行双闭环并网控制(电压外环+电流内环)

实验十二

储能变流器离网实验，直流侧变换器运行稳定直流电压环控制策略，交流侧运行稳定交流电压环控制策略

实验十三

储能变流器并网实验，直流侧变换器运行稳定直流电压环控制策略，交流侧运行电流环控制策略（交流侧给定充放电电流指令）

实验十四

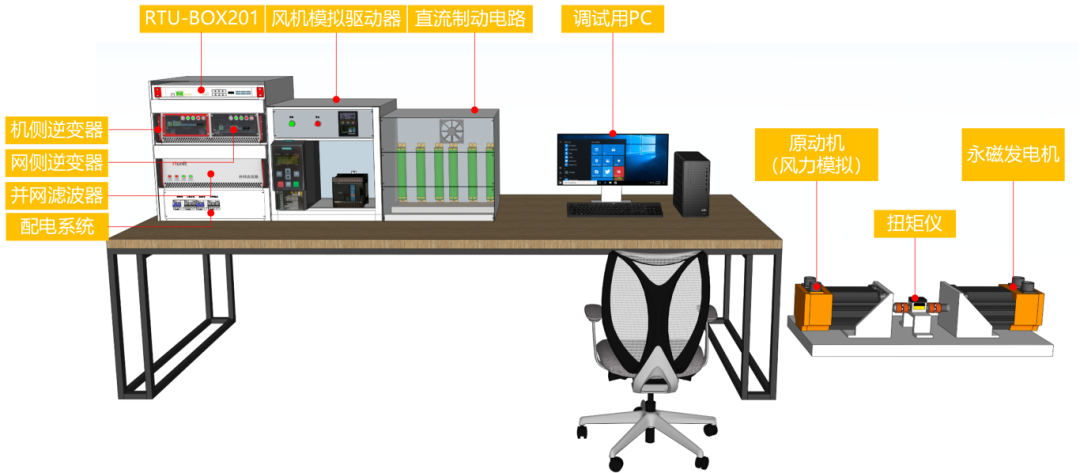

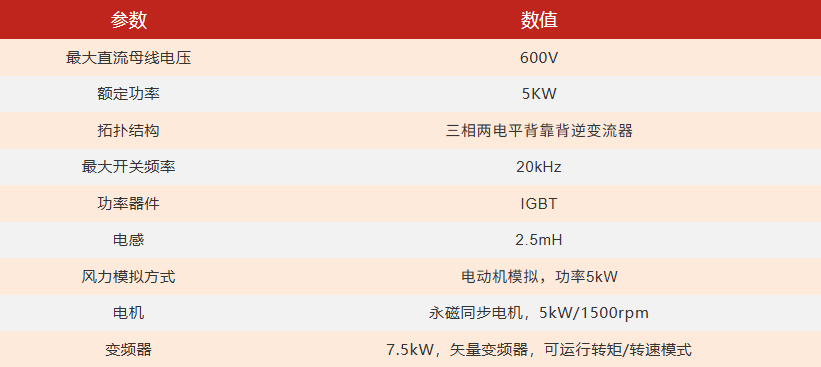

直驱风力发电机并网实验，网侧变流器运行双闭环并网控制策略(电压外环+电流内环)，机侧变流器运行转矩（电流）闭环FOC控制策略。原动机运行在转速控制模式，被测电机运行在发电机状态

实验十五

永磁电机FOC控制实验，网侧变流器运行双闭环并网控制策略(电压外环+电流内环)，机侧变流器运行双闭环电机FOC控制策略（速度环+电流环）。原动机运行在转矩控制模式，被测电机运行在电动机状态。

实验十六

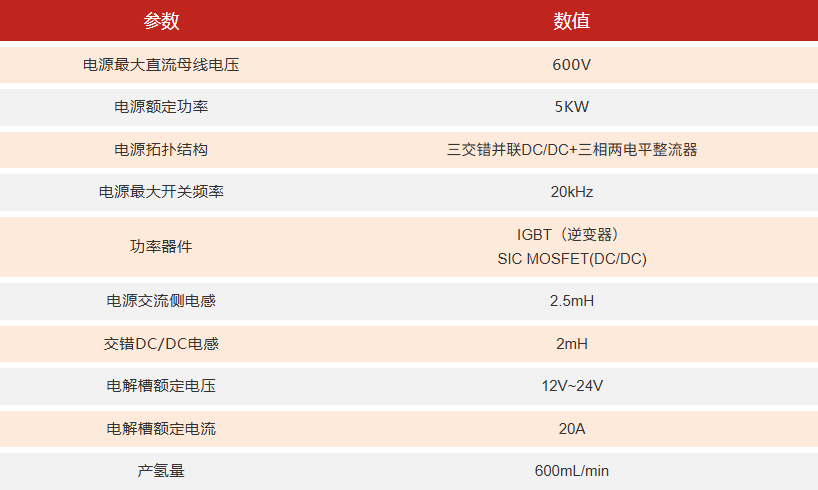

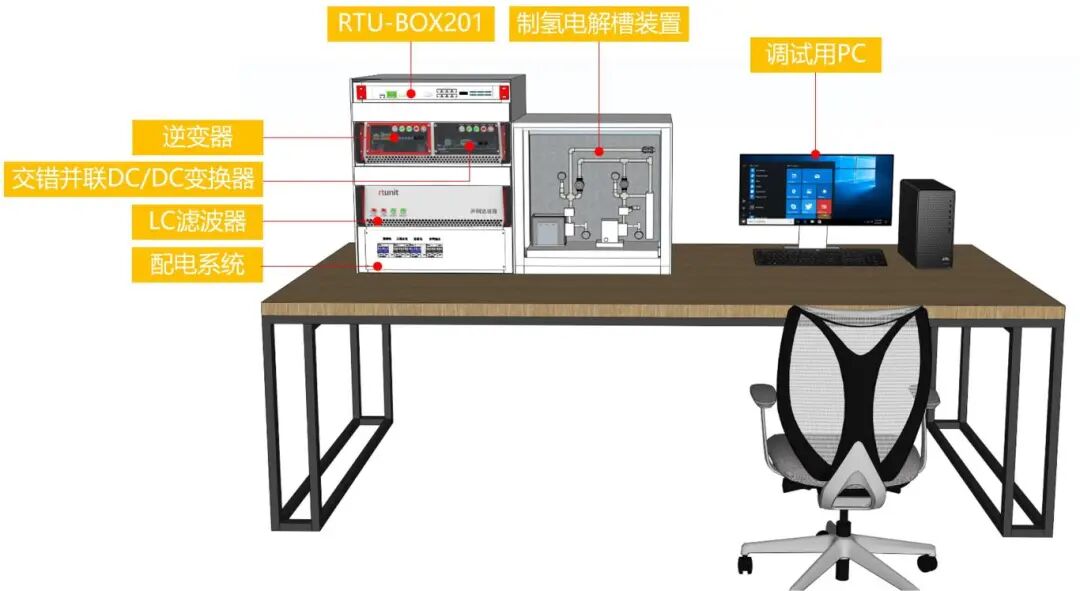

制氢电源的控制与研究。主要实验多路交错并联DC/DC电路的性能特点和控制方式

实验十七

微电网联合运行控制实验，通过EMS系统预设策略调度各能量源的并网能量

RTU-Mgs5k：MBD理念的完美载体

RTU-Mgs5k平台专为MBD工作流打造，确保用户享受从模型到实物的顺畅体验。

1. 无缝衔接的MBD工作流

建模与仿真：在MathWorks Simulink/Simscape环境中，利用我们提供的 Rtunit Toolbox 模块库，快速搭建光伏MPPT、风机FOC控制、储能双向变流等算法模型，并进行纯仿真验证。

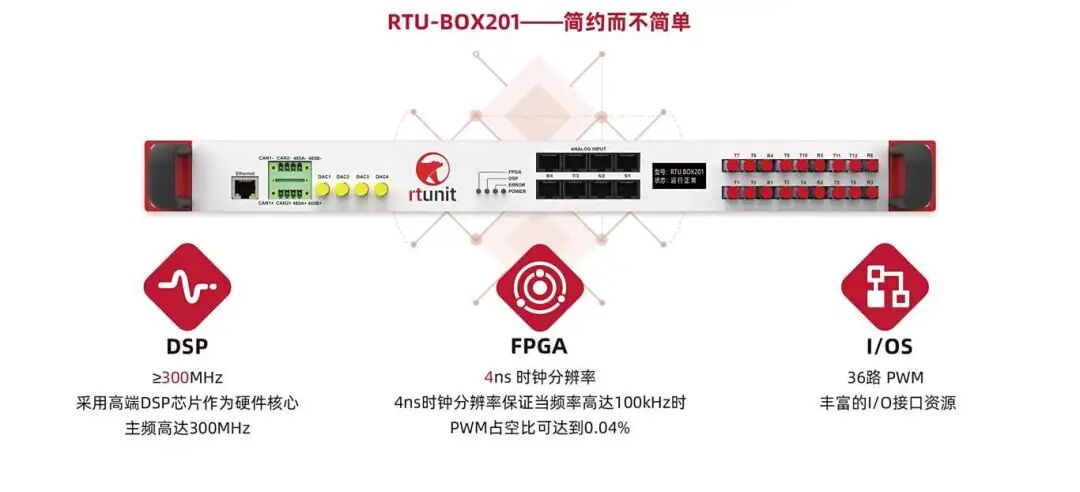

一键代码生成：模型验证通过后，通过内置的RTW（Real-Time Workshop）工具链，一键生成优化的C代码，直接编译并下载至平台核心——RTU-BOX201实时控制器。

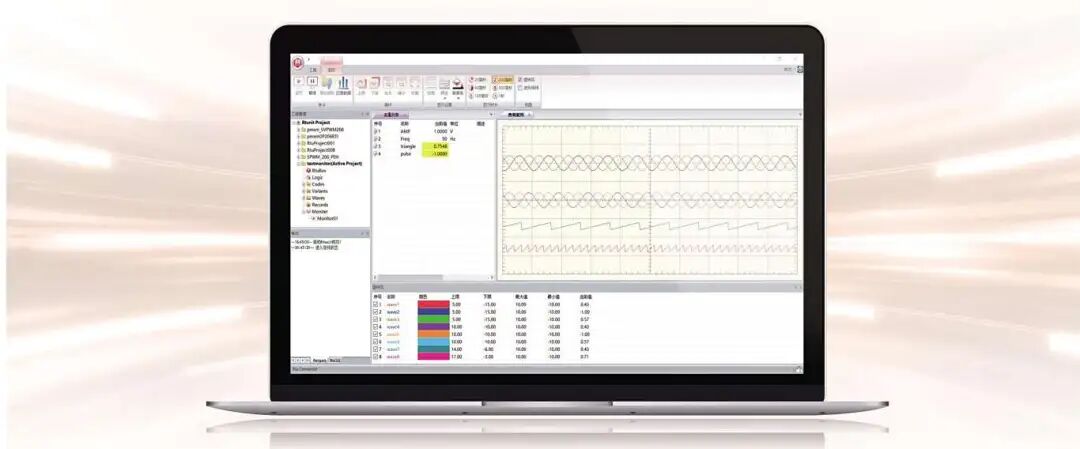

硬件在环测试：生成的代码在真实硬件上实时运行，控制真实的功率电路（如IGBT逆变器、DC/DC变换器），连接真实的能源设备（光伏模拟器、电池、电机等），完成最终的验证与调试。
